通用型高速八头LED贴片机

发布日期:2020-04-27浏览次数:1082 次

通用型高速八头LED贴片机    XJS-S208

一、产品介绍
伴随LED行业高速发展,对自动化设备的产品、品质要求更高,鑫久盛自动化隆重推出XJS-S208型自动贴片机,XJS-S208采用日本进口精密丝杆+线性导轨+伺服为设计理念, 配备MARK点定位视觉功能。本机采用同取单贴工作模式,完成高效贴片工作,追求高速完成贴片的同时,充分保障设备高速运行的稳定性,是一款性价比极佳的LED贴片机。

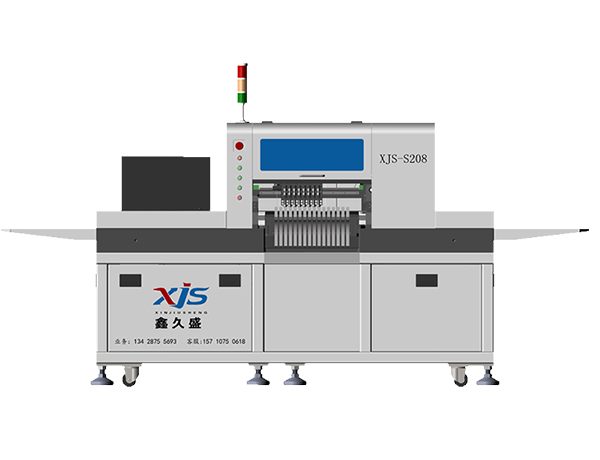

二、产品图片
八头视觉贴片机
三、功能特点
1、 X轴、Y轴、送料平台都采用高精度的进口精密丝杆,提高设备运行精度及传运速度;
2、 MARK视觉校正系统,对PCB板位置拍照识别,确保贴片精度。
3、 采用同取同贴工作模式,完成高效贴片工作。
4、 功能强大:配置不同的喂料器,可完成多种LED产品的贴装要求。
5、 操作简单:中文图形操作界面,易于操作。编程简洁,可储存编辑好文件,随意调用;
6、 维护方便:设计简洁,易于维护。更换配件成本低,维护成本低。
7、 整机软件、线路、硬件结构都由本公司自主研发,具有自主知识产权。

四、应用范围

长板类:日光灯、软灯条、硬灯条、广告模组等

五、参考配置
1、控制系统:工控电脑+精度运动控制卡+品牌液晶显示器
2、软件系统:鑫久盛自主研发中文操作系统
3、运动电机:日本富士原装电机
4、贴装吸嘴:自主研发多款型号吸嘴
5、滑动装置:精密丝杆+线性导轨
6、视觉装置:MARK点识别+元器件识别
7、送料器:采用NXT电动飞达

六、技术参数

技术参数
设备型号 XJS-S208
 最大电路板面积 1500(X)╳350(Y)╳25(Z)mm
Z轴最大移动范围 20mm
PCB滑台最大移动范围 1500mm
 最大贴片速度 50000CPH
平均贴片速度 45000-48000CPH
定位精度 0.05mm
吸嘴缓冲范围  4.0
电源 220V, 50Hz
控制方式 PC电脑
压缩空气 0.65-0.75Mpa
平均功率 2000W
带式喂料器 8、12、16、24mm飞达
适用范围 0603以上阻容件及各种2835、3528、3014、4014、5050、5630、5730、7070等LED芯片, 并兼容各种大功率芯片贴装
可放喂料器数量 16个
使用电机 松下交流伺服电机
贴装头 8头
运动驱动系统 高级交流伺服系统
元件角度 0-360°任意角度,运动中同步旋转
X/Y运行模式 新一代直线插补联动自主开发软件
气源 进口真空泵
操作系统 鑫久盛自主研发
编程方式 点对点教习编程,视觉编程,可优化
产品重量 1500KG
外观尺寸 2000mm *1100mm *1300mm

贴装效果:

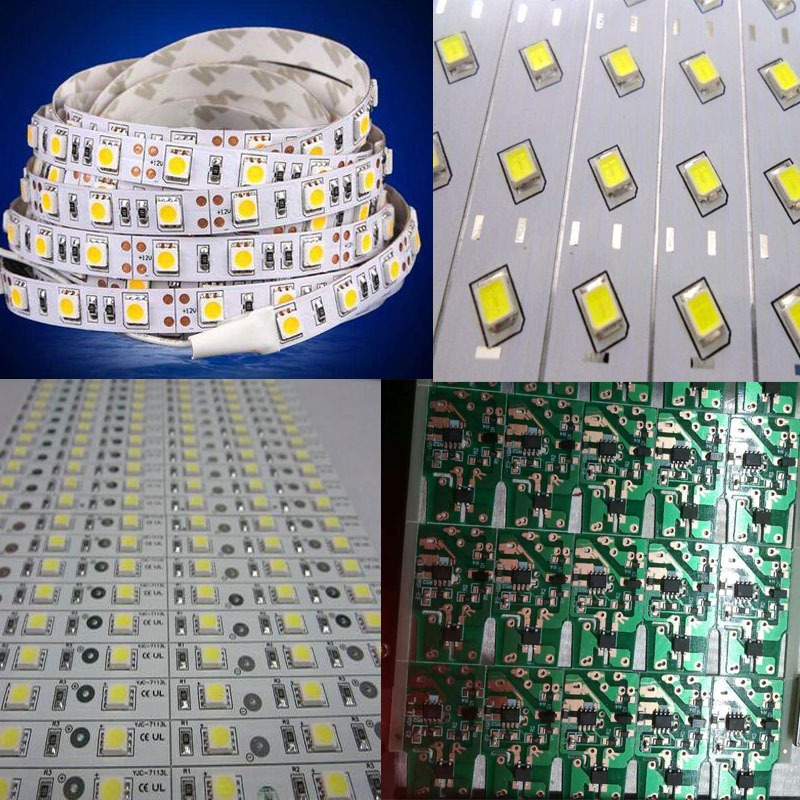

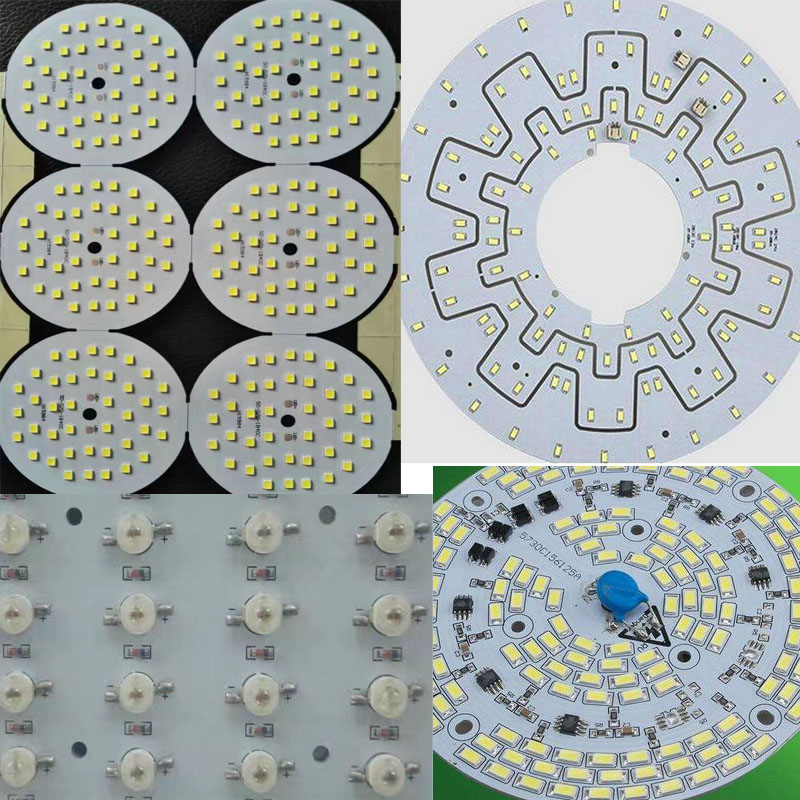

贴装效果 贴装效果2

客户现场:

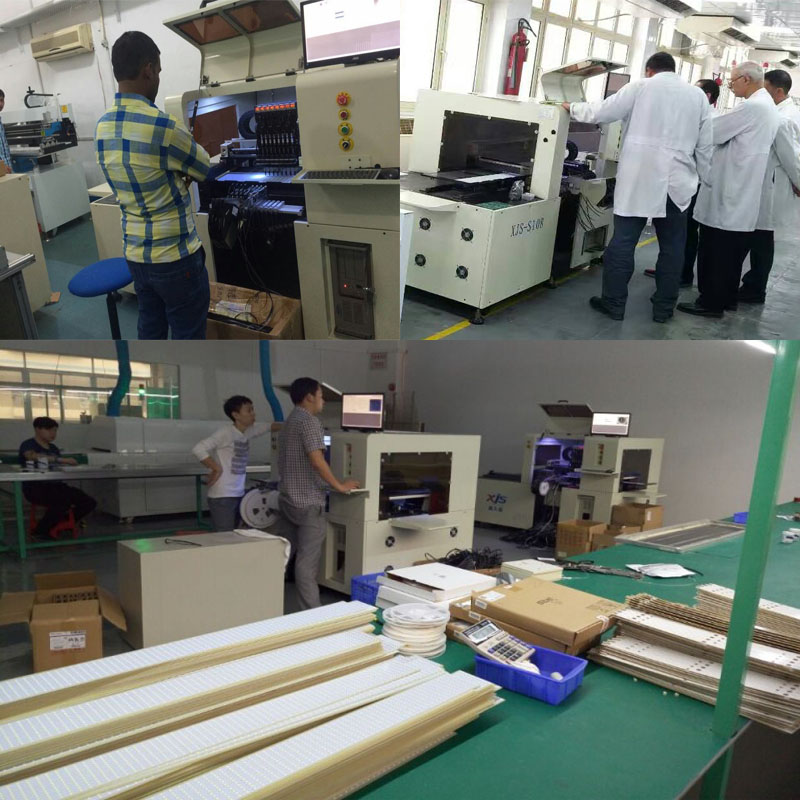

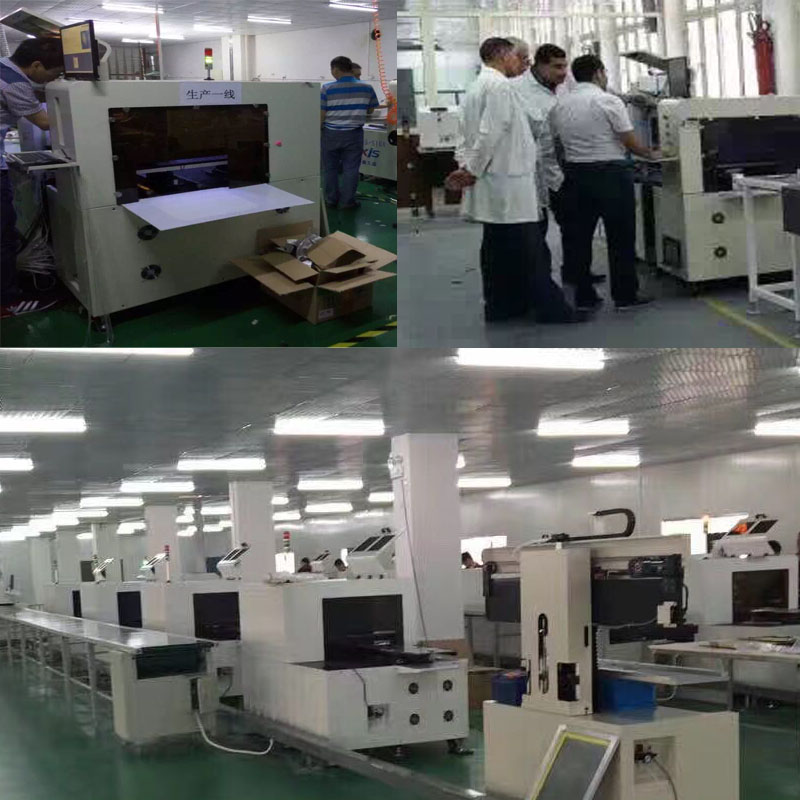

部分客户 部分客户2

公司实力:

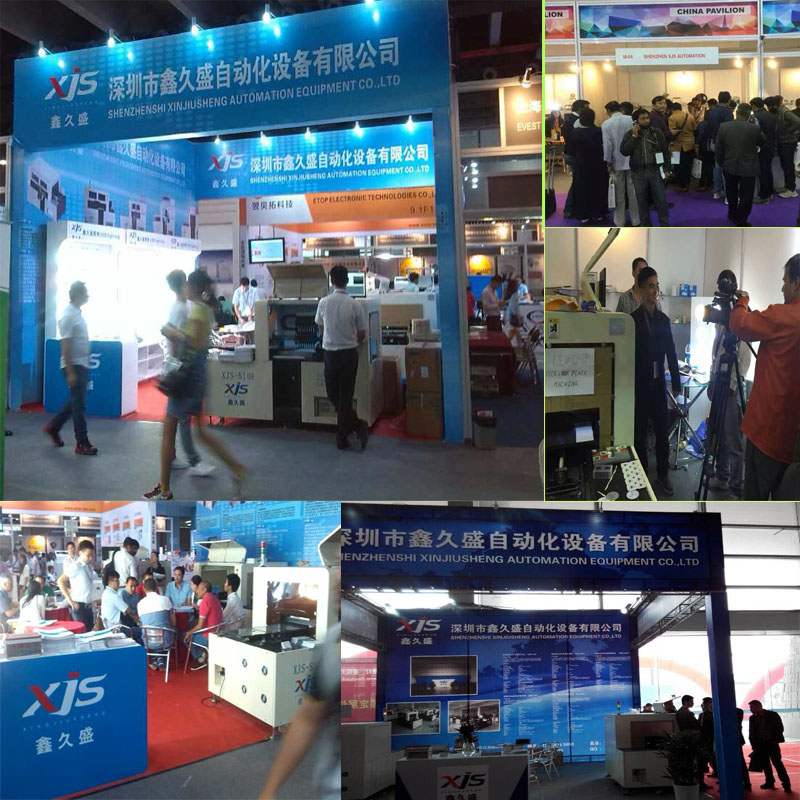

关于公司 展会现场

团队精英:

团队

出机现场:

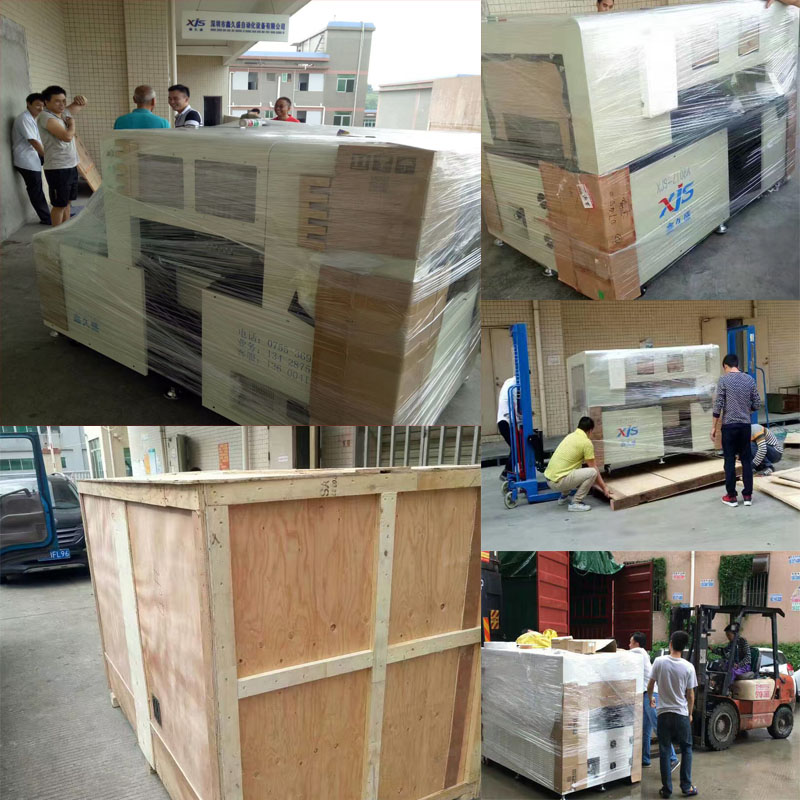

出机图片 出机图片2

公司实力:


公司团队:

观看本机生产视频,请扫一扫微信:
