在线式全自动六头贴片机

发布日期:2020-04-27浏览次数:485 次

全自动在线式六头多功能贴片机  XJS-Z806

一、产品介绍
XJS-Z806是一款高精度、多功能、在线式全自动贴片机,本机采用六组贴装头设计,配备高精度元器件识别系统,使用轨道上下料对接前后段设备,鑫久盛自主研发中英文一键切换操作系统,操作方便,可广泛应用于LED各种灯具、LED电源驱动、小家电电路板等等多个领域。
二、产品图片

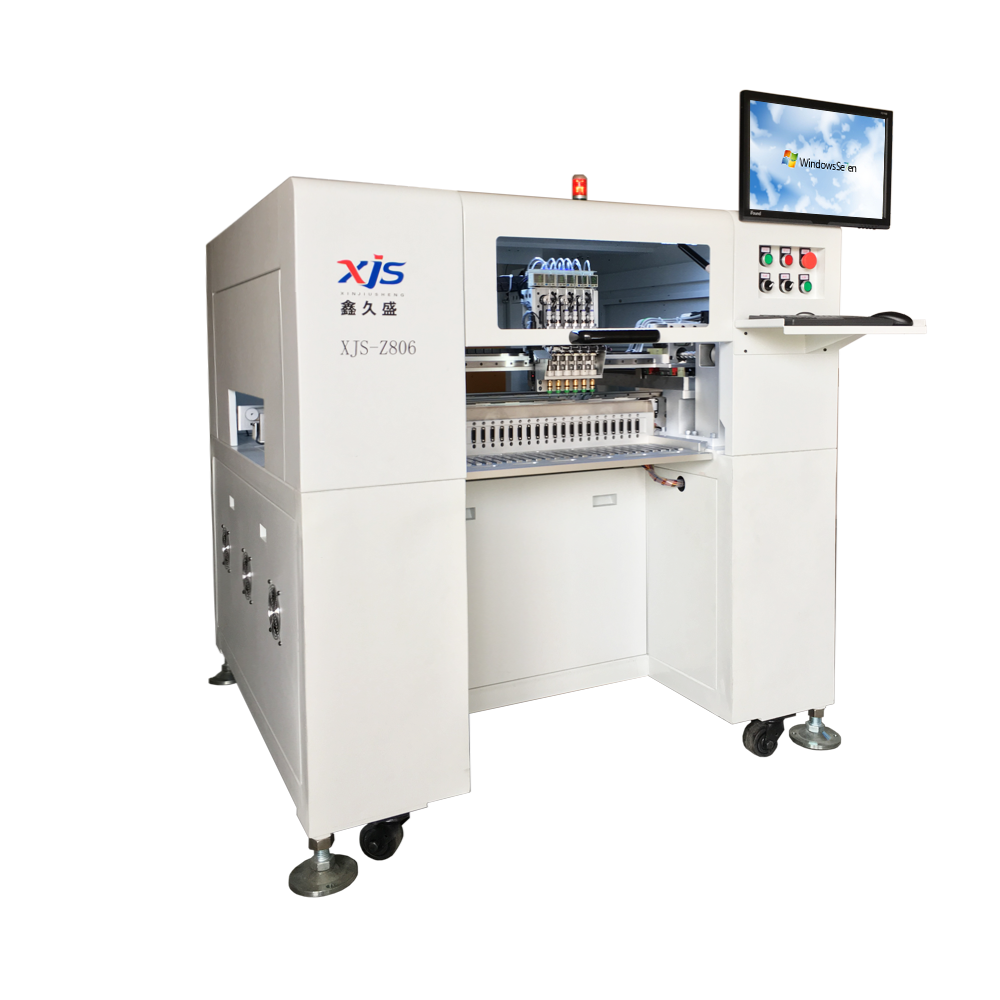

全自动贴片机

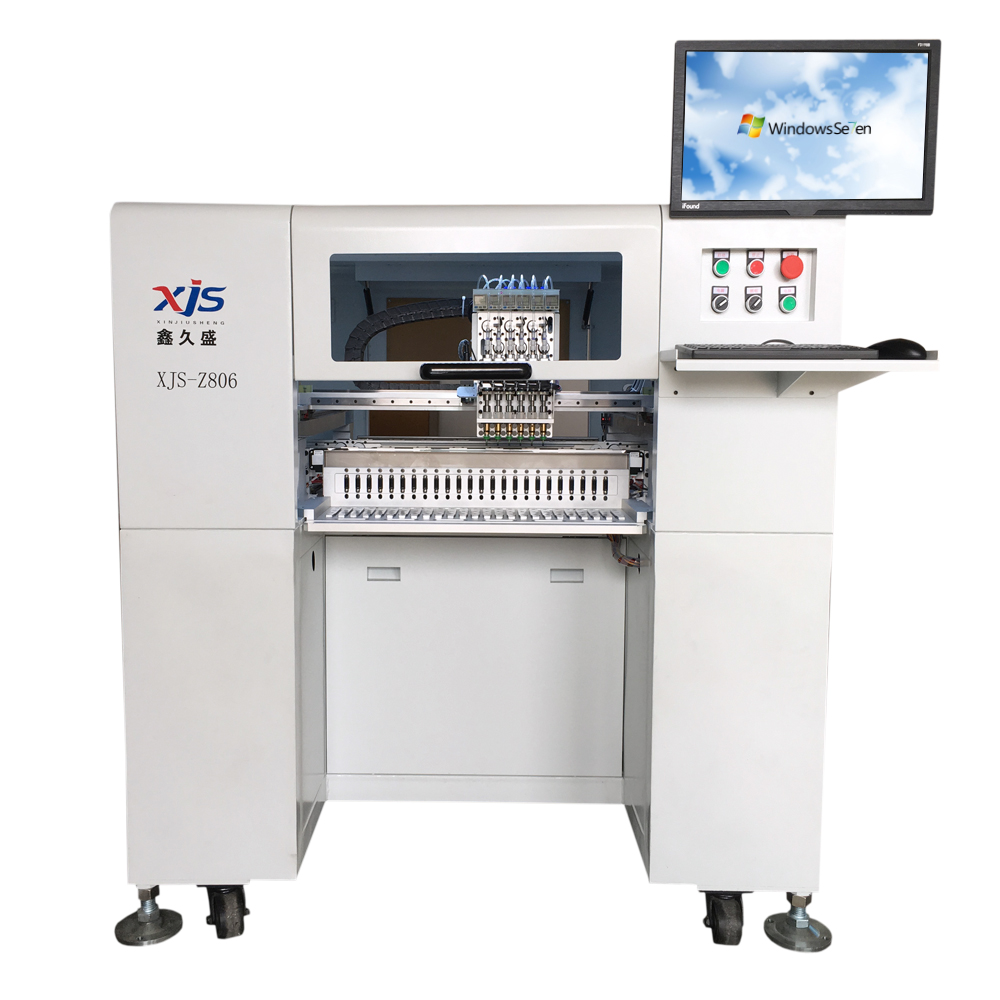

贴片机

三、功能特点
1、 X轴、Y轴采用高精度的进口精密丝杆,提高设备运行精度及传运速度;
2、 MARK视觉校正系统,对PCB板位置拍照识别,确保贴片精度。
3、 6组高速识别相机和一个高清精密识别相机组成的元件识别系统
4、 贴片头Z轴采用6组进口花键,高效完成LED取料、放料;
5、 功能强大:可安装多达48个喂料器,可完成多种LED产品的贴装要求。
6、 操作简单:中文图形操作界面,易于操作。编程简洁,可储存编辑好文件,随意调用;
7、 维护方便:设计简洁,易于维护。更换配件成本低,维护成本低。
8、 整机软件、线路、硬件结构都由本公司自主研发,具有自主知识产权。

四、应用范围

各种LED灯具、LED电源驱动、小家电电路板等

五、参考配置
1、控制系统:工控电脑+精度运动控制卡+品牌液晶显示器
2、软件系统:鑫久盛自主研发中文操作系统
3、运动电机:日本松下原装电机
4、贴装吸嘴:自主研发多款型号吸嘴
5、滑动装置:精密丝杆+线性导轨
6、视觉装置:上MARK点识别+下元器件识别+高精度IC识别相机
7、送料器:采用NXT电动飞达

六、技术参数

技术参数
设备型号 XJS-Z806
 最大电路板面积 500(X)╳300(Y)╳20(Z)mm
Z轴最大移动范围 20mm
PCB滑台最大移动范围 1300mm
 最大贴片速度 25000CPH
平均贴片速度 18000CPH
定位精度 0.01mm
吸嘴缓冲范围  4.0
电源 220V, 50Hz
控制方式 PC电脑
压缩空气 0.65-0.75Mpa
平均功率 800W
带式喂料器 8、12、16、24mm飞达
适用范围 各种LED芯片, 二极管,三级管,组容件,0402-5050,sop芯片,QFP44-256,BGA等大小在45mm*45MM以内管脚间距在0.5mm之间的所有元器件
可放喂料器数量 48个
使用电机 松下交流伺服电机
贴装头 6头
运动驱动系统 高级交流伺服系统
元件角度 0-360°任意角度,运动中同步旋转
X/Y运行模式 新一代直线插补联动自主开发软件
气源 进口真空泵
操作系统 鑫久盛自主研发
编程方式 点对点教习编程,视觉编程,可优化
产品重量 900KG
外观尺寸 1500mm *1350mm *1400mm
