十二头高速多功能LED贴片机

发布日期:2020-04-27浏览次数:518 次

高速多功能上下视觉12头LED贴片机  XJS-S212

一、产品介绍
XJS-212是一款定位高速、高精度、多功能的LED贴片机,本机配备进口伺服驱动的12个贴装头,上MARK点+下12相机元器件识识系统,提高速度的同时大大提升了精度,创造了同行业领先水平,满足了对速度和精度有较高要求的客户需求。
二、产品图片

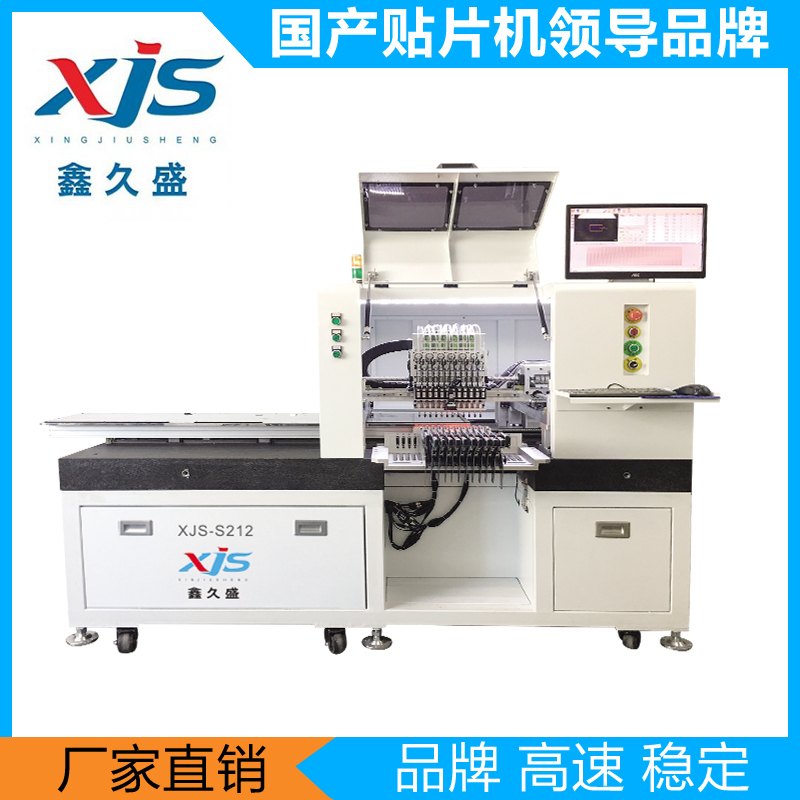

十二头LED贴片机
三、功能特点
1、 X轴、Y轴、送料平台都采用高精度的进口精密丝杆,提高设备运行精度及传运速度;
2、 MARK视觉校正系统,对PCB板位置拍照识别,确保贴片精度。
3、 12个相机组成的高清元件识别系统,识别速度快,精度高。
4、 贴片头Z轴采用12组进口花键+进口伺服电机,高效完成LED取料、放料;
5、 功能强大:可配置多达20种不同的喂料器,可完成多种LED产品的贴装要求。
6、 操作简单:中文图形操作界面,易于操作。编程简洁,可储存编辑好文件,随意调用;
7、 维护方便:设计简洁,易于维护。更换配件成本低,维护成本低。
8、 整机软件、线路、硬件结构都由本公司自主研发,具有自主知识产权。

四、应用范围

灯具类:日光灯、球泡灯、吸顶灯、面板灯、蜡烛灯等
亮化类:软灯条、硬灯条、广告模组等
贴屏类:LED表贴屏

五、参考配置
1、控制系统:工控电脑+高精度运动控制卡+品牌液晶显示器
2、软件系统:鑫久盛自主研发操作系统,中英文一键切换
3、运动电机:日本松下原装伺服电机
4、贴装吸嘴:自主研发多款型号吸嘴
5、滑动装置:精密丝杆+线性导轨
6、视觉装置:上MARK点识别+下元器件识别
7、送料器:品牌电动飞达

六、技术参数

技术参数
设备型号 XJS-S212
 最大电路板面积 1500(X)╳350(Y)╳25(Z)mm
Z轴最大移动范围 20mm
PCB滑台最大移动范围 1300mm
 最大贴片速度 90000CPH
平均贴片速度 65000-75000CPH(日光灯为例)
定位精度 0.05mm
吸嘴缓冲范围  4.0
电源 220V, 50Hz
控制方式 PC电脑
压缩空气 0.65-0.75Mpa
平均功率 800W
带式喂料器 8、12、16、24mm飞达
适用范围 0603以上阻容件及各种2835、3528、3014、4014、5050、5630、5730、7070等LED芯片, 并兼容各种大功率芯片贴装
可放喂料器数量 20个
使用电机 松下交流伺服电机
贴装头 12头
运动驱动系统 高级交流伺服系统
元件角度 0-360°任意角度,运动中同步旋转
X/Y运行模式 新一代直线插补联动自主开发软件
气源 进口真空泵
操作系统 鑫久盛自主研发
编程方式 点对点教习编程,视觉编程,可优化
产品重量 1500KG
外观尺寸 2100mm *1200mm *1400mm

部分贴装效果:


客户工厂实拍:


出机现场:


公司实力:


公司团队:
