全自动DOB贴片机

发布日期:2020-04-27浏览次数:539 次

全自动在线式六头贴片机  XJS-DOB6(六头DOB定制款)/XJS-DOB8(八头DOB定制款)

一、产品介绍

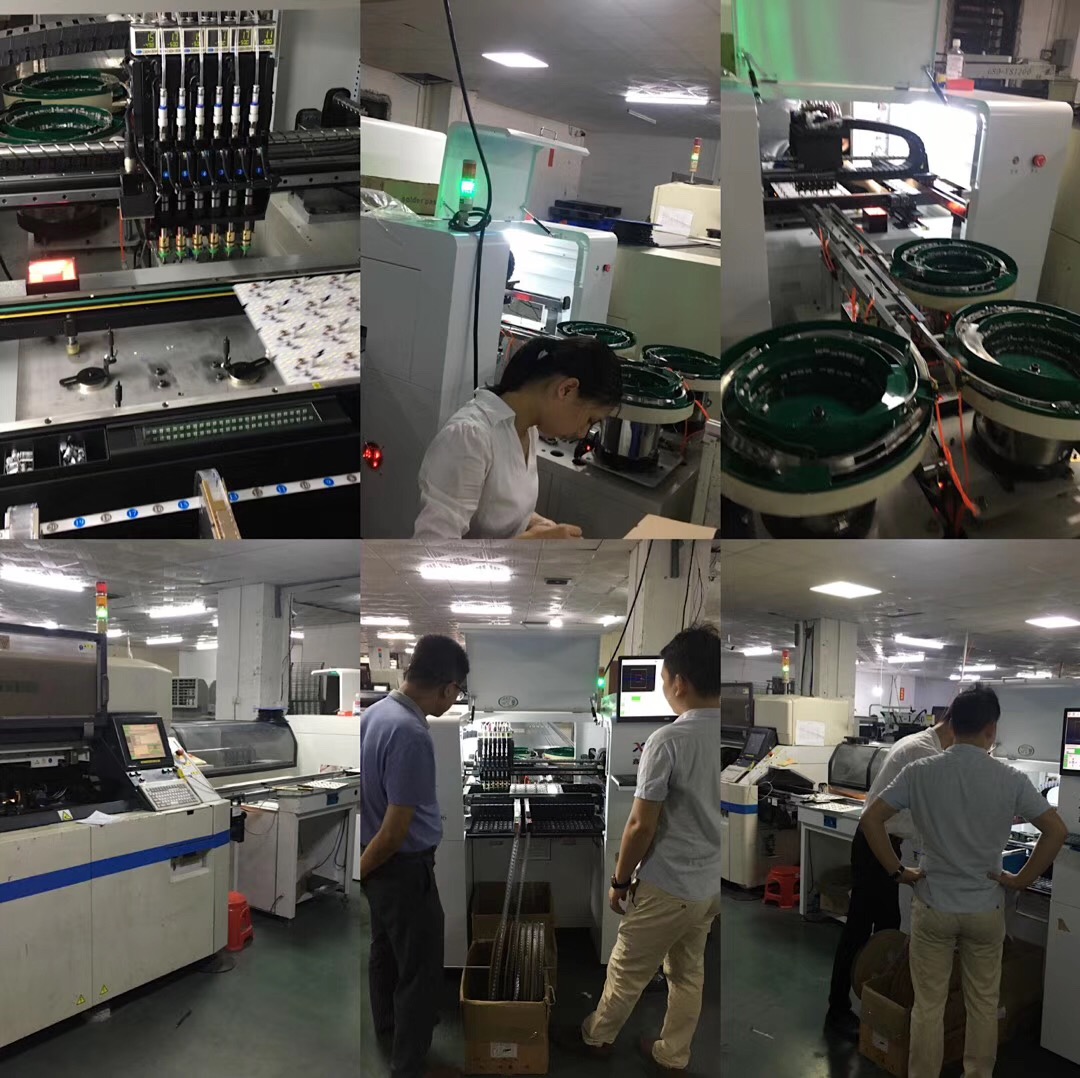

XJS-DOB6和 XJS-DOB8(DOB定制款)贴片机是一款在原XJS-DOB6的基础上,针对DOB产品特性,全新升级了硬件和软件系统,全面解决DOB产品对贴装高度和精度的要求,解决掉料、卡料,速度等问题,提高了生产效率和良品率,并且同时兼容震动盘上料和飞达上料,大大降低了客户成本,目前在深圳、中山、江苏、浙江等已大量实用于客户工厂。

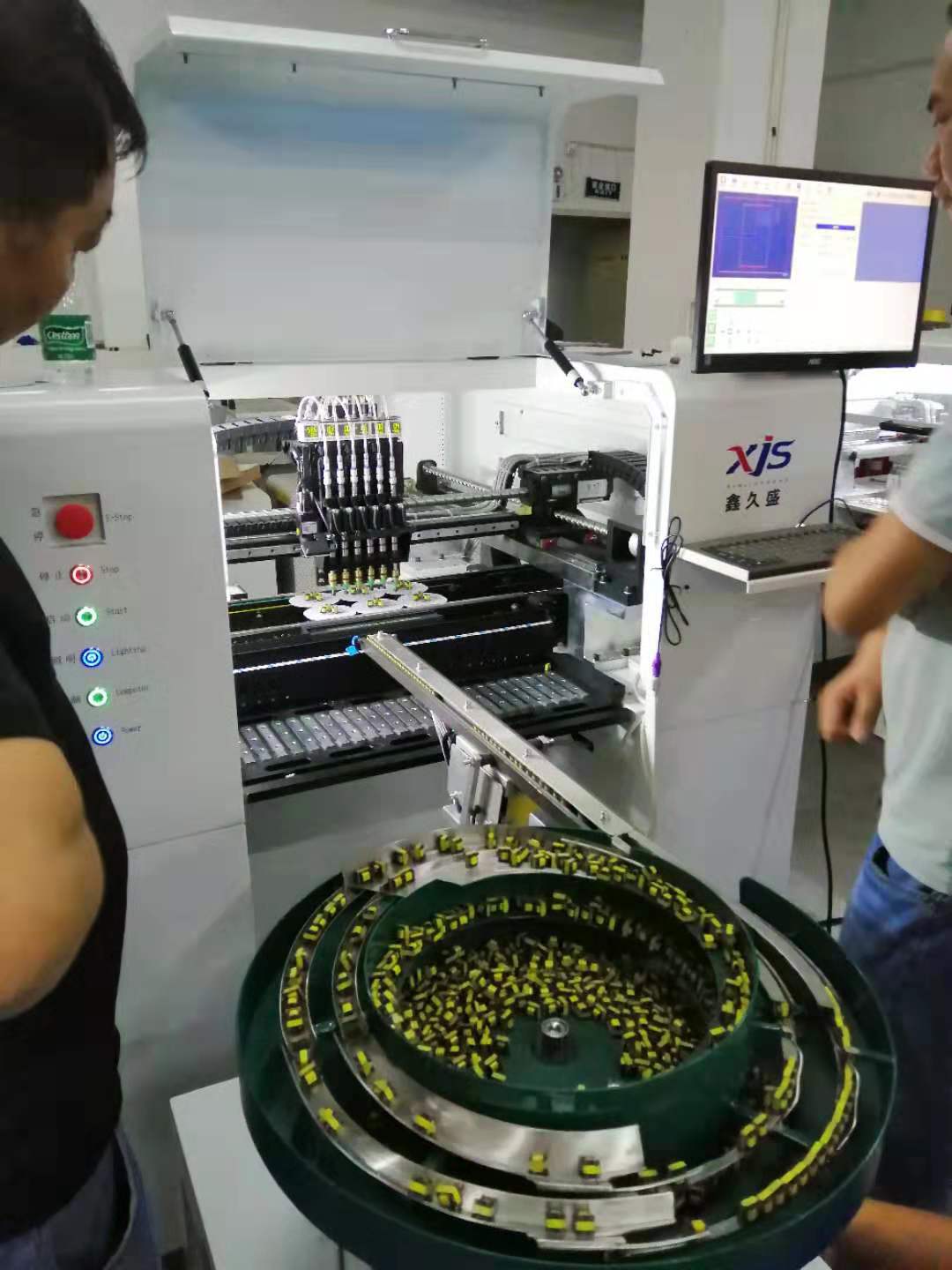

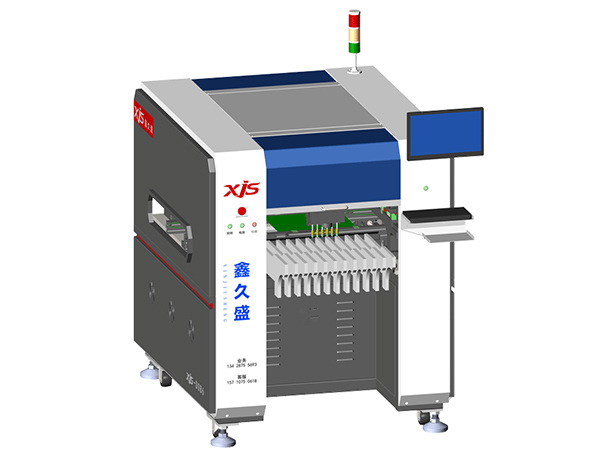

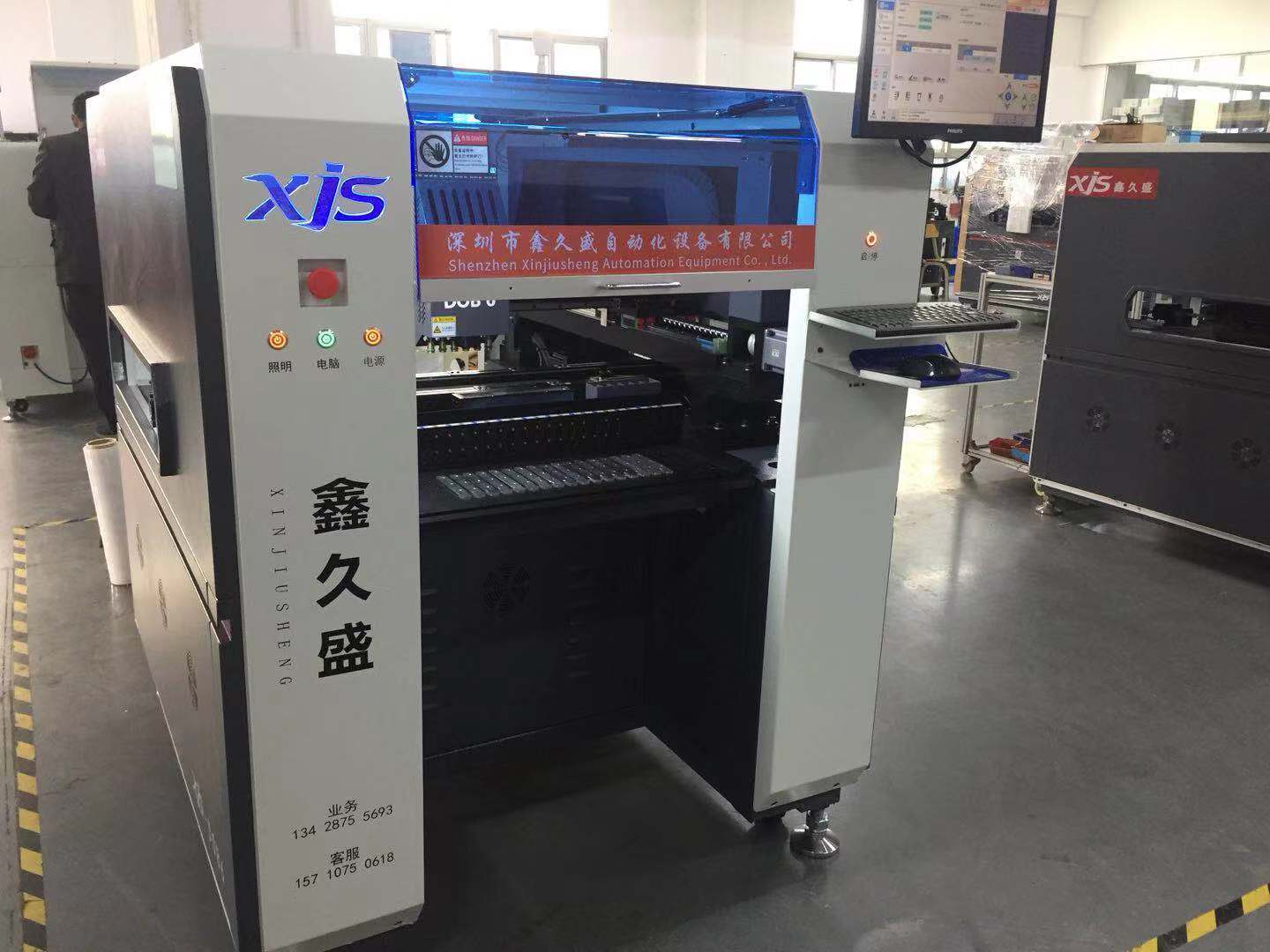

二、产品图片
全自动DOB贴片机
三、本机特点
1、 全自动在线式设计,DOB生产<1+1方案>完美组合.
2、 进口核心组件,速度快、精度高.
3、 全新适配机械系统,贴电解电容、电感等不易掉料
4、 特别定制软件系统,贴电解电容、电感、非标元件等编程更简单
5、 可同时适用震动盘和飞达上料,M脚电容、卧式电容、电感等等均可完美贴装
6、 兼容原XJS-806G全部功能

四、应用范围

各种DOB产品、LED灯具、LED电源驱动、小家电电路板、数码产品等

技术参数
设备型号 XJS-DOB6 XJS-DOB8
 最大电路板面积 500(X)╳300(Y)╳15(Z)mm 500(X)╳300(Y)╳15(Z)mm
Z轴最大移动范围 40mm 40mm
贴装元件高度 18mm 18mm
 最大贴片速度 12000CPH 15000CPH
平均贴片速度 5000-12000CPH 7000-15000CPH
定位精度 0.1mm 0.1mm
吸嘴缓冲范围  4.0  4.0
电源 220V, 50Hz 220V, 50Hz
控制方式 PC电脑 PC电脑
压缩空气 0.65-0.75Mpa 0.65-0.75Mpa
平均功率 1.5KW 2000W
喂料器 电动飞达+震动盘 电动飞达+震动盘
适用范围 各种LED芯片、 二极管、三级管、组容件、多种M脚、卧式电解电容、电感、0402-5050、sop芯片、QFP44-256、BGA等大小在45mm*45MM以内管脚间距在0.5mm之间的所有元器件 各种LED芯片、 二极管、三级管、组容件、多种M脚、卧式电解电容、电感、0402-5050、sop芯片、QFP44-256、BGA等大小在45mm*45MM以内管脚间距在0.5mm之间的所有元器件
可放喂料器数量 22个 22个
使用电机 松下交流伺服电机 松下交流伺服电机
贴装头 6头 8头
运动驱动系统 高级交流伺服系统 高级交流伺服系统
元件角度 0-360°任意角度,运动中同步旋转 0-360°任意角度,运动中同步旋转
X/Y运行模式 新一代直线插补联动自主开发软件 新一代直线插补联动自主开发软件
气源 进口真空泵 进口真空泵
操作系统 鑫久盛自主研发 鑫久盛自主研发
编程方式 点对点教习编程,视觉编程,可优化+座标导入 点对点教习编程,视觉编程,可优化+座标导入
产品重量 800KG 900KG
外观尺寸 1250mm *1450mm *1600mm 1250mm *1450mm *1600mm
